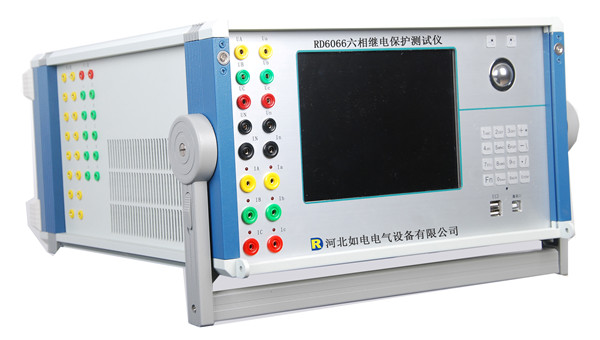

产品概述

输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。

 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。

新一代RD6066测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

提供各种自动测试软件模块和GPS同步触发试验（选配）等。

可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

额定参数

—  交流电流输出

6相电流输出时每相输出（有效值）    0～30A

输出精度   ≤0.5A   ±2mA

           ＞0.5A   0.2%

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率                            400VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）                               0～1000Hz

谐波次数                                             1～20 次

—  直流电流输出

电流输出   0～±10A / 每相 ，0～±60A / 6并   输出精度   0.5级

最大输出负载电压                                      20V

—  交流电压输出

相电压输出（有效值）                               0～120V    输出精度   0.2级

线电压输出（有效值）                               0～240V

相电压 / 线电压输出功                              80VA / 100VA

频率范围（基波）                                      0～1000Hz

谐波次数                                                    1～20次

—  直流电压输出

相电压输出幅值                                          0～±160V    输出精度   0.5级

线电压输出幅值                                          0～±320V

相电压/ 线电压输出功率                            70VA / 140VA

—  开关量

10路开关量输入

空接点                1～20mA，24V

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A

—  时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

—  体积重量

480×360×200mm³ ，19kg
