一、概述

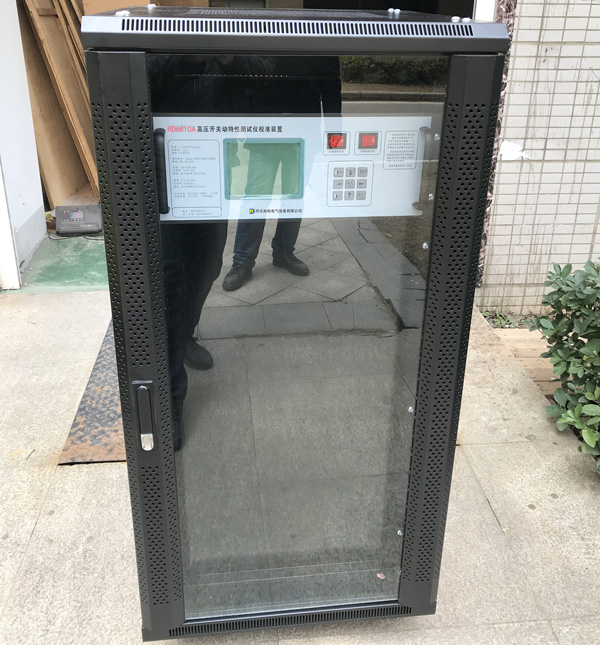

本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。断路器行程速度校准运动平台，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。

本装置既可单机使用，也可以联接电脑使用。本文前面以单机操作作为介绍，联机操作可参考后文软件操作说明。

二、主要技术指标和使用条件

2.1 本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。

2.2 可同时模拟高压断路器合闸或分闸时间，可在 1－16777215μs范围内任意设置，分辨率：1μs，

精度：0.001%读数±1μs。

2.3 弹跳脉冲个数可在  0－250 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。

2.4 支持不同期测试。

2.5 行程设置范围：10mm-450mm, 分辨率：0.01mm, 精度：0.1%读数±0.15mm

2.6 速度设置范围：0.1m/s-3.7m/s，分辨率：0.01 m/s，精度：0.1%读数±0.01 m/s

2.7 支持内部触发、外部触发、有源触发、无源触发。

2.8 时间校验及系统控制操作台重量约70公斤左右，行程速度校验运动平台约180公斤。

2.9 环境温度：10－30度  环境湿度：小于85％
